珊瑚礁死亡、森林火災……
氣候變化帶來的負面影響愈演愈烈。
我們必須實現溫室氣體凈零排放的目標。充分利用可再生能源便是最有效的解決方案之一。但是，太陽能發電和風力發電受自然條件影響大、發電量不穩定一直是亟待解決的問題。
2021年年底，東芝將兩種材料的太陽能電池組合，制作出 “串聯型太陽能電池”，同時實現了低成本和高發電效率。
這背后有著怎樣的故事呢？讓我們一起來了解一下。
其實，很多電池并未充分利用太陽能??？
太陽能電池由兩種半導體（即：n型半導體和p型半導體）粘合而成，兩種半導體之間使用通電導線連接。當太陽光照射到太陽能電池板時，n型半導體聚集負電荷（電子），p型半導體聚集正電荷，而當負電荷的電子流經導線時，電力便產生了。LED（發光二極管）就是利用這種逆向發電原理。
太陽能電池發電的工作原理
不同材料決定了不同的發電效率，也決定了太陽光用于發電的波長范圍。
傳統半導體采用硅材料制成。雖然硅材料在成本方面具有優勢，但發電效率目前僅為15%～25%左右，按照現在的技術開發程度，已經接近于理論上的最高效率。這意味著，如果只使用一種材料，想提高太陽能電池發電效率是存在壁壘的。換言之，為了充分利用太陽能，需要將不同材料組合在一起二次發電，將不同波長的光能轉化為電能——“串聯型太陽能電池”由此應運而生。
“研發工作需要精確實驗條件，大多數人都會(huì )在無意中放棄”，而憑借大師級的技術卻能輕松突破難關！
將兩個可發電且 “光波長范圍”不同的半導體組合在一起，通過二次發電的方法可以提高單位面積的發電量。
東芝研究開發中心的山本和重和其所在團隊約10年前開始引領串聯型太陽能電池開發。一開始他們選擇將CIGS類材料（銅銦鎵硒）與硅材料結合展開研究，，但開發之路并不平坦。在經歷了科研瓶頸、研究員銳減后，團隊士氣大減。在一位團隊成員的建議下
株式會(huì )社東芝 研究開發中心 納米材料前沿研究所 換能器技術實驗室 研究員 山本和重
山本開始重新探索Cu?O（氧化亞銅），這個一度放棄的材料?！爱敃r(shí)研究用的Cu?O是一種近1毫米厚的材料。從常識角度考慮，將其制作成適用于太陽能電池的薄膜，幾乎是不可能實現的?！?/strong>
于是，山本向研究開發中心超導體研究領域的銅氧化物制造“大神”山崎六月求助。
2～3個月后，當山崎遞給山本一張淡橙色的透明薄膜時，山本和重不禁贊嘆道：“這也太棒了！”。
為將Cu?O材料制作成幾微米厚的薄膜，制作Cu?O透明薄膜的條件范圍非常小，必須對成膜過程的溫度、氧氣流量等繁多的條件進行逐一調整，這需要大師級的技術和高度的專注力。

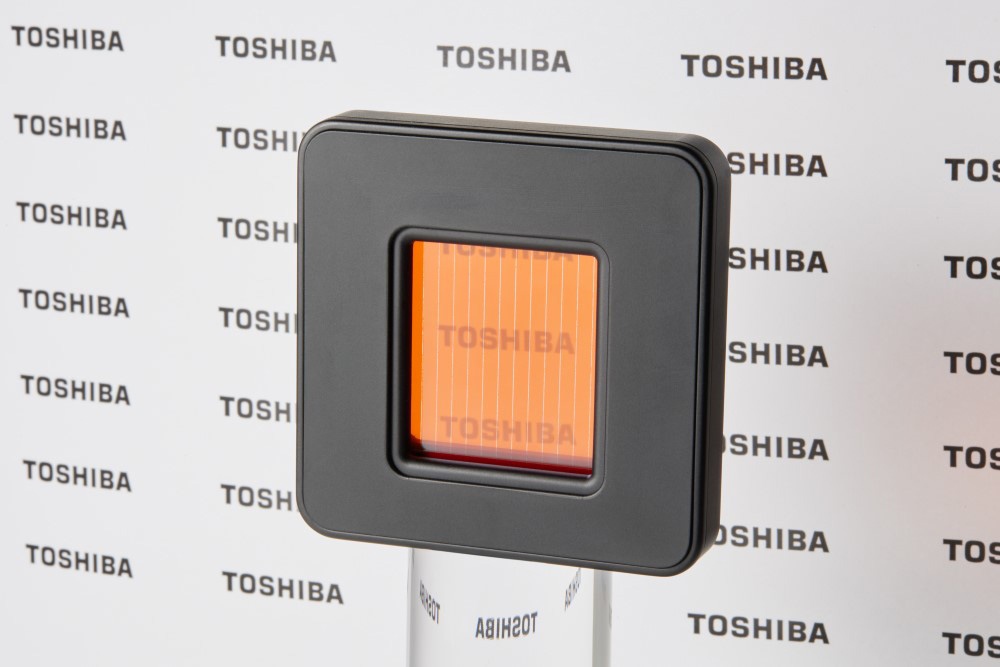

收納于黑色框架內的世界首個透射型Cu?O太陽能電池單體（淡橙色部分）
大學的研究室也發出驚嘆之聲，充分利用太陽能的電池誕生了！
山本立即與負責物性分析工作的芝崎聰一郎一起開始對收到的Cu?O薄膜進行分析和評估并很快發現了可以投入使用的方案。
株式會(huì )社東芝 研究開發中心 納米材料前沿研究所 換能器技術實驗室 專家 芝崎聰一郎
“硅材料使用長波長的太陽光（600～1100nm）發電，Cu?O材料使用短波長的太陽光（300～600nm）發電，并且因為它是透明的，長波長的太陽光也可以透過。換言之，這兩種材料發電所需的太陽光波長范圍不相重疊，因此，在硅材料上面疊加Cu?O材料，就可以創(chuàng )造出一種理想的電池，充分利用從短波到長波的太陽光的能量。
并且，Cu?O的主要材料銅價格低廉，易于開采，和其他化合物相比，毒性和環境負荷小，對地球更友好。

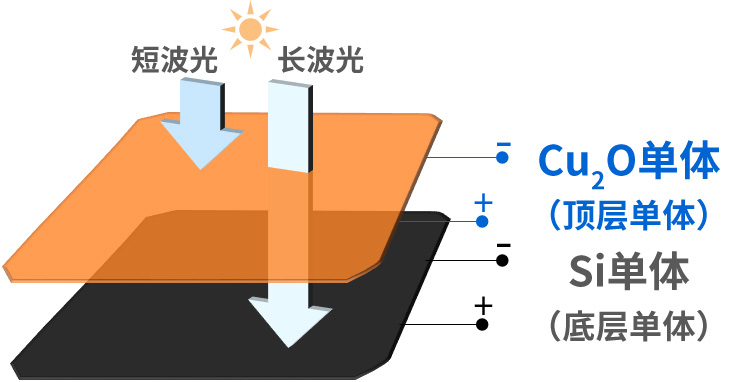

低成本、高效率的Cu?O/Si（硅）串聯型太陽能電池
可以毫無遺漏地充分利用太陽光的能量
株式會(huì )社東芝 研究開發中心 納米材料前沿研究所 換能器技術實驗室
山崎六月
前進的腳步從未停歇。挑戰Cu?O成膜工藝的標準化課題，探索n層材料！
以量產化為目標的的準備工作正在進行中，目標是串聯型電池的發電效率達到30%，其中Cu?O電池單體的發電效率要達到10%。為實現這些目標，急需要解決的課題之一就是Cu?O成膜工藝的標準化。除了向山崎拜師學藝外，為實現機械化量產，需要調整100多個參數，可謂任重而道遠。
除了對p層（即Cu?O層）的探索 ，對n層的進一步改善也未曾松懈。
p層無論采用多高質量的Cu?O材料制作，如果n層存在問題，就會(huì )導致接合部分的能量不匹配，發電效率就會(huì )急劇下降。
因此，在改進Cu?O薄膜的同時，團隊的全體成員查閱了大量的文獻資料，并通過各種各樣的模擬實驗，進行反復考察。
實現高效率8.4%，推進串聯型太陽能電池的實用化開發工作！
研發工作仍在馬不停蹄地開展著。Cu?O的發電效率已從最初的2% 達到2021年的8.4%。此外，模擬技術顯示，這種Cu?O與硅材料結合的串聯型太陽能電池的發電效率（估算值）可達到27.4%，具有超過硅單體世界最高效率26.7%的潛力。這項數據為低成本、高效率的串聯型太陽能電池的實用化提供了有力支持。
但是Cu?O單體的發電效率還未達到最初目標（即：10%），東芝將繼續完善和確立相關工藝技術，以便早日將電池投入社會(huì )使用。
Cu?O和硅材料的串聯型太陽能電池的量產化及社會(huì )實際應用方面的課題有哪些？下篇將揭曉東芝的技術路線圖和戰略。
